Поплавок с электросветовым сигнальным устройством - "Юрик"

Летом я большую часть светового времени выращиваю овощ и фрукт насущный и всегда с особой завистью наблюдал за рыболовами, местными и приезжими, которые утром и вечером проходили мимо моей "зоны отдыха" на близлежащий водоем. И вот решил я выходить на рыбалку по ночам. Во-первых, не вся рыба ночью спит, особенно крупная; во-вторых, тишина, не будут мешать гуляющие по берегу и купающиеся; в-третьих, это не прервет моих садово-огородных занятий.

Снарядил удочки и после захода солнца стал наведываться на ближнее озеро. Испробовал разные известные мне способы подсветки поплавка: фонариком, флуоресцентной краской, ставил даже импортные "светлячки", но все это было неэффективно и неудобно.

Технические навыки инженера электронной промышленности позволили мне изготовить поплавок с электросветовым сигнальным устройством. С ним можно ловить рыбу в любое время суток, в том числе и при пониженной видимости.

Поплавок компактен, экономичен, всегда готов к работе. Его грузоподъемность 5,5 г, вес не более 5 г; кольцевая камера Ø 30 мм; высота поплавка 55 мм. Источником питания служат два элемента СЦ-21. Продолжительность непрерывного свечения излучателя - не менее 48 часов.

Со своим поплавком (я назвал его "Юриком") успешно ловил рыбу по ночам в течение всего лета. Он дает световой сигнал о поклевке, когда уходит вниз или в сторону и когда всплывает.

Поплавок с электросветовым сигнальным устройством "Юрик"

1 - светоизлучатель
2 - верхняя часть антенны
3 - нижняя часть антенны
4, 5, 6 - кембрики (электроизоляционные трубки)
7 - неподвижный контакт
8 - пружина
9 - кольцевая плавучая камера
10 - корпус
11 - провода
12 - элементы питания
13 - пружинная пластина - контакт
14 - киль - крышка
15 - отрезок лески, запирающий крышку
16 - отверстия для основной лески
17 - основная леска

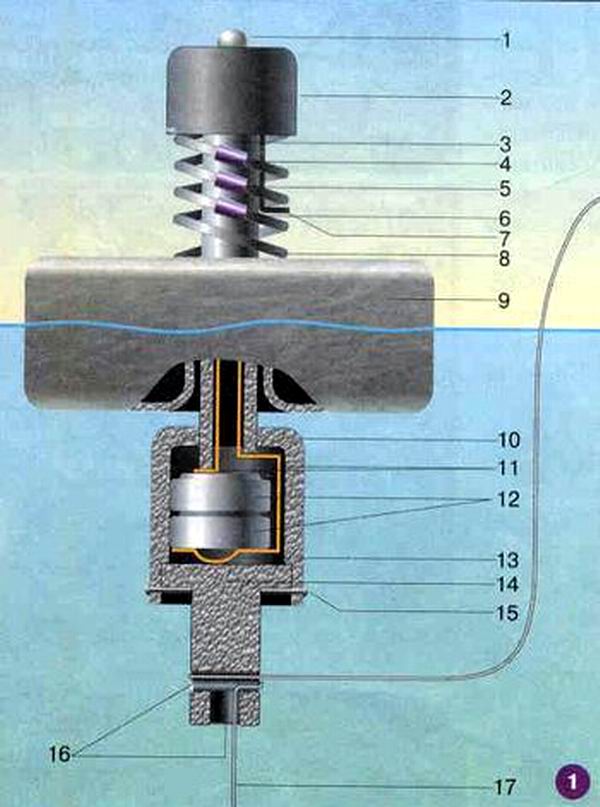

Устройство поплавка показано на рисунке 1. Если кембрики 5 и 6 расположены на витках пружины 8 сверху и снизу от контакта 7, электропитание отключается, а если сдвинуты в сторону - включается. С помощью перемещения кембрика 4, расположенного на самом верхнем витке, можно регулировать чувствительность поплавка.

Верхняя часть поплавка

А - без поклевки
Б - при поклевке вниз
В - при поклевке на всплытие

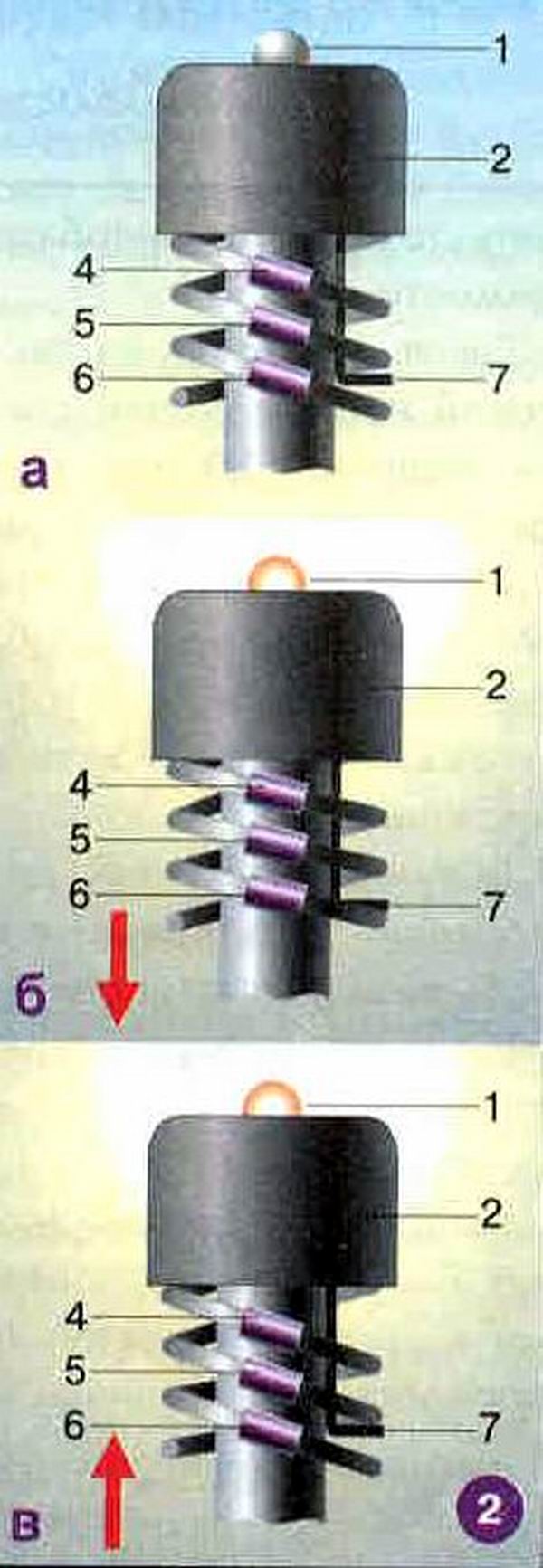

В воде кольцевая плавучая камера 9 немного поджимает пружину 8 (рисунок 2, а), но ее витки все-таки располагаются на расстоянии от контакта 7, поэтому излучатель не горит. При поклевке вниз (в сторону) (рисунок 2, б) корпус 10 погружается в воду, пружина 8 сжимается, и виток пружины (с кембриком 6) замыкается на контакт 7; светоизлучатель 1 загорается, сигнализируя о поклевке.

При поклевке на всплытие (рисунок 2, в) корпус поднимается, пружина 8 разжимается, и на контакт 7 замыкается виток с кембриком 5; светоизлучатель 1, как и в первом случае, загорается.

Перед использованием уже готового поплавка проверьте зарядку источника питания, для чего сдвиньте кембрики 5 и 6 в сторону от контакта 7 — при этом включается электропитание и загорается светоизлучатель 1. Имитируя поклевку, переместите камеру 9 вверх и вниз и проверьте, срабатывает ли контакт. Если светоизлучатель не загорается, замените элементы питания. Следите за чистотой контакта.

Прикрепите поплавок к леске 17, используя отверстия 16 в киле-крышке 14.

Крепление поплавка к леске

А - петлей в осевое отверстие
Б - штырьком в осевое отверстие
В - хлорвиниловой трубкой

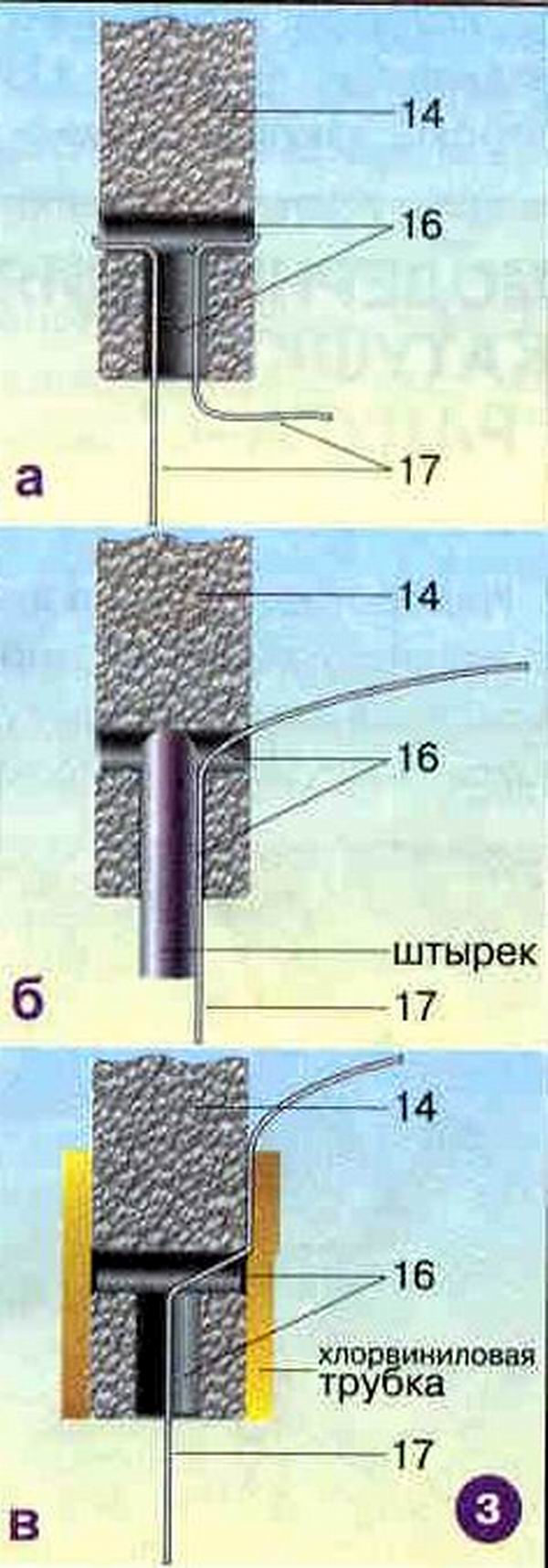

Примеры крепления показаны на рисунке 3. В качестве штырька, с помощью которого поплавок крепится к леске, можно использовать заостренную палочку, спичку и пр. Возможны и другие способы крепления: накидной петлей в осевое или боковое отверстия, резиновой трубкой и др.

Забросьте снасть в воду и проверьте работу поплавка. Если он находится в спокойном состоянии, то при правильном подборе грузила (около 1 г) светоизлучатель не горит.

Замену элементов питания проводите в следующей последовательности. Отсоедините поплавок от лески и удочки. Выньте запирающую леску 15, предварительно перерезав ее в средней части. Откройте крышку и выньте использованные элементы питания. Вставьте новые элементы питания, соблюдая полярность. Расположите пружинную пластину 13 под нижним элементом и закройте плотно крышку (светоизлучатель соединяется проводами 11 с пружинной пластиной 13, к которой примыкают элементы питания 12). Чтобы закрепить киль-крышку 14, вставьте в отверстия нижней части корпуса кусочек лески 15 Ø 0,5 мм, отрежьте ее в размер, чуть больше диаметра корпуса, оплавьте концы.

Рекомендую для создания надежной герметизации смазать посадочную поверхность крышки вазелином.

Чтобы поплавок светился постоянно, перекиньте виток пружины с кембриком 6 на контакт 7. По окончании ловли верните виток на прежнее место.

При перерывах в эксплуатации отключайте электропитание, размещая кембрики на витках пружины один над другим; точно сверху и снизу от контакта. Защищайте поплавок от загрязнения, не подвергайте ударам.

Поплавок изготовлен из ударопрочного полистирола, металлические детали - из нержавеющей стали. Антенна поплавка- белого цвета, чтобы лучше было видно в сумерках. Этот поплавок дал хорошие результаты при ловле рыбы самых разных видов, особенно леща, используют его и зимой.

Авторские права на изобретение защищены патентом РФ № 2077844.

 В.Митрофанов
